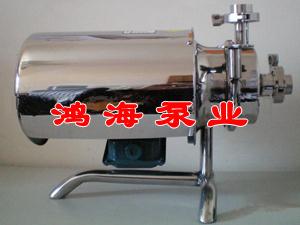

BAW卫生泵产品概述:
卫生级
离心泵属单吸、单级、离心式卫生泵,适合输送牛奶、饮料、酒等各种液体,是食、化工、医药等行业不可缺少的输送设备。吸取之最高温度为80 ºC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
卫生泵机构特点:
卫生泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节,便于安装,无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
卫生泵设计时采用圆滑过度、刚性结构、厚壁设计。
在材料的选用上泵体、泵盖、叶轮等大凡与物料接触的零件全由AISI316或AISI304不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型,延长了适用寿命。
电机选用了国际著名“ABB”电机,防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸,所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构,故即使轴封处有少量泄漏,亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
卫生泵制作精细,不易结垢,特别适用于CIP清洗。
卫生泵结构简单、拆卸方便,嗓音低,效率高,对物料处理平缓柔和,符合食品卫生要求又保证了产品的原有风味。
卫生泵使用说明:
离心式卫生安装时泵的位置最好低于吸入液面(如泵的安装位置高于吸入液面,开泵前需进行罐泵)。在使用前应检查叶轮的旋转方向是否正确;泵进出口管接头螺母是否旋紧;泵盖与泵体间的密封圈是泵垫好。与物料接触部分使用前应用蒸汽消毒,确保食品卫生。
泵的出口应安装一蝶阀,以控制流量。不要长期在超负荷情况下操作,以免损坏电动机。
泵使用完毕应立即进行CIP清洗,以防止物料粘附。如无CIP则需人工清洗。清洗时首先可用热水通过,然后拆卸,用毛刷刷洗泵与物料接触的所有零件,再用清水冲洗,洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上,则表明轴封处泄漏。此时可检查轴上机械密封装置,若磨损厉害或密封件损坏,应进行调换或研磨后才能使用。
质量控制:
本泵为高效经济的离心泵,在处理过程中满足卫生要求,柔和不损伤物料,并具搞化学物性能。
本泵所有与物料接触的部分均使用SUS304、SUS316L的材质。其标准配置包括外壳和泵脚。
本泵是在标准离心泵基础上设计的高压泵,适用于高进口压力场合,可承受高达40bar的进口压力。
本泵是设计开式叶轮,内部镜面抛光、无死角、清洗后无滞留物、噪音低。
为了确保每一台产品都没有质量问题,保持优质产品质量。每道加工组装工序都经全面检查,并且测试合格后才准许组装;组装后再经全面测试。
卫生泵的应用:
品:输液,蒸馏水,高纯水,含颗粒(3-6毫米)的中药液体,浸出液。
化妆品:染料,酒精,香精油。
乳品:乳清,奶没,牛奶,糖液。
饮料:酒精,白酒,啤酒,麦芽汁,发酵液,果汁饮料,带颗粒饮料。
其它:糖果业,焙烤业,化工领域等。
卫生级离心泵性能参数:
型 号 | 流量 (吨/小时) | 扬程 (米) | 电机功率 | 进出口径 | 外形尺寸 | 中心高度 |
BAW-3-15 | 3 | 15 | 0.75 | 38/32 | 480×200×345 | 200 |
BAW-3-24 | 3 | 24 | 1.1 | 38/32 | 480×200×345 | 200 |
BAW-5-24 | 5 | 24 | 1.5 | 51/38 | 496×250×370 | 215 |
BAW-5-36 | 5 | 36 | 2.2 | 51/38 | 496×250×370 | 225 |
BAW-10-24 | 10 | 24 | 2.2 | 51/38 | 515×275×380 | 225 |
BAW-10-36 | 10 | 36 | 3 | 51/38 | 515×275×380 | 245 |
BAW-15-24 | 15 | 24 | 3 | 51/51 | 600×300×415 | 245 |
BAW-15-36 | 15 | 36 | 4 | 51/51 | 600×300×415 | 245 |
BAW-20-24 | 20 | 24 | 4 | 63/51 | 600×300×415 | 245 |
BAW-20-36 | 20 | 36 | 5.5 | 63/51 | 700×320×425 | 265 |
BAW-30-24 | 30 | 24 | 5.5 | 63/63 | 700×320×425 | 265 |
BAW-30-36 | 30 | 36 | 7.5 | 63/63 | 700×320×425 | 265 |
BAW-40-24 | 40 | 24 | 7.5 | 76/63 | 780×350×435 | 265 |
BAW-40-36 | 40 | 36 | 11 | 76/63 | 820×380×445 | 265 |
