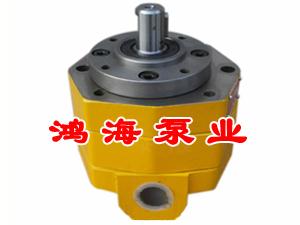

BB-B摆线齿轮泵

BB-B型摆线齿轮油泵是一种容积式内啮合齿轮油泵，由于该泵结构简单、噪音低、输油平稳、高转速、自吸性能好，广泛适用于2.5MPa以下的液压系统，亦可作为动力泵和润滑泵。

产地：中国>河北>沧州>泊头市

生产商：泊头市鸿海泵业有限公司

电话：0317-8290769 8293851 8296494 8296495

传真：0317-8300980

BB-B摆线齿轮泵详细介绍

BB-B摆线齿轮泵内部结构：

1、产品用途本系列齿轮泵适用于低压液压系统中，用以输送粘度为1～ 8°矿物油，油温在10℃～60℃，如液压油、机械油、燃料油，转速1450转/分，应用于机床、液压机械、工程机械的液压系统，作为系统的动力源，也可用于稀油站、冶金、矿山、石油、化工、纺织机械等设备中作输油泵、润滑泵、增加泵、燃油泵用，作润滑泵用时或特殊条件下，也可以在100-1000转/的低转速状态下使用。

2、结构特性： 2.1齿轮泵主要有泵体、齿轮、前盖、后盖、轴承、骨架油封等零部件组成。 2.2泵体、前、后盖选用HT250灰铸铁，齿轮采用优质粉末冶金，泵轴选用40Cr结合钢淬硬处理，轴承选用SF-1无油润滑轴承或滚针轴承，密封采用双唇丁睛橡胶(注：油液温度在60℃-200℃时或输送介质有腐蚀性时，订货时说明)，使齿轮泵工作性能稳定耐磨损，寿命长。
3、泵的特点： 3.1体积小，重量轻，结构简单，价格低，工作可靠。 3.2具有很好的自吸性，开机时无需灌油，首次使用也不需灌油。 3.3外泄漏摆线齿轮泵，可作双向泵用，进油口和出油口随轴的旋转方向改变而改变，内泄漏泵不可以，只能作单向旋转。 3.4安装、使用、维护方便。 3.5如改制成内泄漏填料密封齿轮泵(型号BB-B※NH1)可以输送胶水，油漆，涂料等有腐蚀性的价质。 3.6低转速状态下，更加适合输送重油、高粘度液体。

4、安装、操作及注意事项： 4.1安装： a泵轴如与电机联接，应采用弹性联轴器，同心度应在0.1mm以内，用手旋转联轴器不得有过紧或轻重不均的现象。 b泵轴如与孔联接，泵轴与孔的配合间隙应在0.02-0.03mm之间不许强行敲打，以免使泵轴卡死。 c泵的进油管径不得小于或大于泵的进口直径，进油管设计要尽可能短，弯路尽量少，出油管径不得小于进油管径的3/4。管道安装前应将内壁用高压油清洗干净，不得存在硬颗粒杂物，进油管应安装过滤器，过滤器的流量应是泵流量的二倍，进油管路部分的所有接头密封要可靠，不得漏气。 4.2操作： a点动电机，确认泵油的旋转方向是否与标牌上箭头指向相同。 b开机运转后应检查泵进出口压力在泵的规定使用压力范围内。 c观察泵在运转过程中是否有异常声音或过热现象，如有要停机检查。 4.3注意事项： a本系列泵不适用于输送高度挥发或闪点低的液体，如酒精、苯等。 b本系列外泄漏齿轮泵可以反转其进油口和出油口位置将随旋转方向改变而改变，本系列内泄漏齿轮泵则不可以反转，用户需要反转泵时，订货时请注明：BB-B※※F(外泄漏)或BB-BN※※F(内泄漏)。

BB-B摆线齿轮泵性能参数：

型号		流量 L/min	压力 MPa	转速 r/min	压力脉动 MPa	容积效率 µv%	驱动功率 kw
BB-B BB-BY	4	4	2.5	1500	0.15	≥ 80	0.21
	6	6					0.31
	10	10					0.51
BB-B BB-BY	16	16				≥ 90	0.82
	20	20					1.02
	25	25					1.30
	32	32					1.65
BB-B BB-BY	40	40				≥ 90	2.10
	50	50					2.60
	63	63					3.30
BB-B BB-BY	80	80				≥ 90	4.10
	100	100					5.10
	125	125					6.50

技术规格

型号	A	B	E	F	H	L	D	d	ф	b	M	K
BB-B4	50	72	25	30	92	94	ф 35	ф 12	ф 50	4	M6	Z 3/8”
BB-B6	55					99
BB-B10	64					108
BB-B16	72	95	30	35	117	127	ф 50	ф 16	ф 65	5	M8	Z 3/4”
BB-B20	76					131
BB-B25	81					136
BB-B32	88					143
BB-B40	85	110	32	37	134	144	ф 55	ф 22	ф 80	6	M8	Z 3/4”
BB-B50	90					149
BB-B63	97					156
BB-B80	102	130	40	40	154	175	ф 70	ф 30	ф 95	8	M8	进 Z1 1/4”
BB-B100	109					182
BB-B125	118					191						出 Z1”
