单螺杆泵-高温单螺杆泵-高粘度单螺杆泵

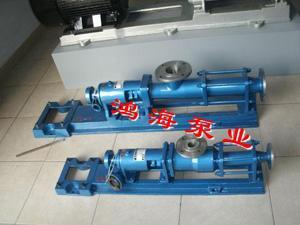

G型单螺杆泵

它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。
产地:中国>河北>沧州>泊头市
生产商:泊头市鸿海泵业有限公司
电话:0317-8290769 8293851 8296494 8296495
传真:0317-8300980

G型单螺杆泵详细介绍

G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。
  衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段。衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度。
  螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室。随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室。
螺杆泵的品质
现在市场上的螺杆泵的种类较多,相对而言,进口的螺杆泵设计合理,材质精良,但价格较高,服务方面有的不到位,配件价格高,订货周期长,可能影响生产的正常运行.
国内生产的大都仿制进口产品,产品质量良莠不齐,在选用国内生产的产品时,在考虑其性价比的时候,选用低转速,长导程,传动量部件材质优良,额定寿命长的产品.
G型单螺杆泵的特点
  G型单螺杆泵由于结构和工作特性,与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点:
  1、能输送高固体含量的介质;
  2、流量均匀压力稳定,低转速时更为明显;
  3、流量与泵的转速成正比,因而具有良好的变量调节性;
  4、一泵多用可以输送不同粘度的介质;
  5、泵的安装位置可以任意倾斜;
  6、适合输送敏感性物品和易受离心力等破坏的物品;
  7、体积小,重量轻、噪声低,结构简单,维修方便。
G型<b>单螺杆泵</b>示意图
1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体
7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机
13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座


●技术参数

型 号转速
(r/min)
流量
(m3/h)
压力
(Mpa)
电机
(Kw)
扬程
(m)
进口
(mm)
出口
(mm)
G20-19600.80.60.7560Dy25Dy25
G25-196020.61.560Dy32Dy25
G25-296021.22.2120Dy32Dy25
G30-196050.62.260Dy50Dy40
G30-296051.23120Dy50Dy40
G35-196080.6360Dy65Dy50
G35-296081.24120Dy65Dy50
G40-1960120.6460Dy80Dy65
G40-2960121.25.5120Dy80Dy65
G50-1960200.65.560Dy100Dy80
G50-2960201.27.5120Dy100Dy80
G60-1960300.61160Dy125Dy100
G60-2960301.215120Dy125Dy100
G70-1720450.61160Dy150Dy125
G70-2720451.218.5120Dy150Dy125
G85-1720650.61560Dy150Dy150
G105-15001000.62260Dy200Dy200
G135-14001500.63760Dy200Dy250
