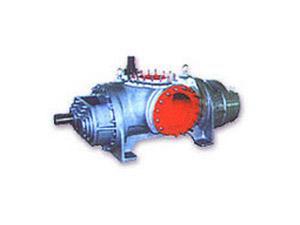

●2LB型
双螺杆泵优点
1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。
2、有很强的自吸性能,多相混输时,含气率不高于80%,含沙量不高于500g/m3.
3、外置轴承结构,采用独立润滑,可以输送各种非润滑性介质。
4、采用同步齿轮驱动,二转子之间不接触,即使短时间空转也无妨。
5、泵体带有加热套,可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质(一般颗粒直径小于0.12-0.2mm)
6、正确的选用材料,甚至可以输送很多有腐蚀性的介质。
7、双吸式结构,转子上没有轴向力。
8、轴端采用机械密封或波纹管机械密封,具有寿命长、泄漏少、适用范围广的特点。
●双
螺杆泵性能范围
1、最高工作压力4.0MPa
2、流量范围 1~1000m3/h
3、温度范围-20~120℃
4、介质粘度 1~3000mm2/s,降低转速可达到106mm2/s
介质粘度对
双螺杆泵性能影响较大,泵的名义排量是指在特定粘度条件下的排量,为保证泵能在较高效率下工作,在试验不充分时,建议按下列粘度条件选择转速:
介质粘度cSt 转速r/min
<400 1500
400 ~1200 1000
1200~3600 750
对于粘度更高的介质,所应选用的转速和驱动电机功率,请与制造厂联系.
● 应用举例
1、油田:用作油、气、水、微量细小固相颗粒等多相混输泵及原油输送泵。
2、造船业:用作船用装载泵,船底扫舱及污水处理,主机润滑泵,燃料油泵。
3、石油化学工业 :用作各种树脂、颜料、石蜡、油漆、油墨、乳胶、各种油品、原油、重油等装载和运输泵。
4、热电厂:用作重油、原油输送泵,主机润滑油泵。
5、食品工业:用作洒精、蜂蜜、糖浆、果汁、动植物油、牛奶、浆油输送泵。
●型号及代码说明
2W.W | H | 6.1 | 64 | B | Ⅱ |
系列代码 | 多相混输型 | 规格代码 | 螺旋导程 | 密封代码 | 材料代码 |
1、系列代码说明
2W.W:卧式,外置轴承式
2W.N:卧式,内置轴承式
2、规格代码说明
规格代码反映泵的尺寸大小,工作能力范围,代码大,一般尺寸大,压力也高。详见技术特性表。
3、密封代码说明
J:一般机械密封
B:金属波纹管机械密封
4、材料代码说明
Ⅰ:一般工程结构钢为主。
Ⅱ:马氏体耐蚀钢为主。
Ⅲ:奥氏体耐蚀钢为主。
主要零部件材料选用表
材料类别 零件名称 | Ⅰ | Ⅱ | Ⅲ |
泵体 | 20 | 0Crl3 | 0Crl8Ni9 |
主、从动轴 | 45 | 3Crl3 | lCrl8Ni9 |
螺套 | 38CrMoAl | 3Crl3 | lCrl8Ni9 |
衬套 | QT600-3 | ZGlCrl3 | ZG0Crl8Ni9 |
如需要选用其它材料时,请与制造厂协商。
●选用泵应考虑的主要事项
1、介质的润滑性,清洁度、腐蚀性。
2、介质的粘度,温度。
3、介质进、出口压力,安装高度。
4、使用场合的防爆要求。
5、订货时请注明规格、型号、设计使用压力、转速、介质粘度、温度、电机防爆级别、介质名称。
如:2W.W5.0-64-J-1,1.0MPa,980r/min,
介质:粘度: 500cSt,80℃,EXd2BT4
介质:重质燃料油。
希望选择时留有一定的富裕量,以确何安全可靠。
