DBY电动隔膜泵

DBY电动隔膜泵

我公司目前生产的DBY电动隔膜泵产品设计均参考美国abel公司样机，dby型隔膜泵适用于低压，即出口压力≤3k9f／cm2的场合。
产地：中国>河北>沧州>泊头市
生产商：泊头市鸿海泵业有限公司
电话：0317-8290769 8293851 8296494 8296495
传真：0317-8300980

DBY电动隔膜泵详细介绍

产品概述
电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，我单位目前生产的电动隔膜泵产品设计均参考美国abel公司样机，dby型隔膜泵适用于低压，即出口压力≤3k9f／cm2的场合。

性能特点
一、不需灌引水，自吸能力达7米以上。
二、通过性能好，直径在1 0毫米以下的颗粒、泥浆等均可以毫不费力地通过。
三、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。
四、泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶，电机分为普通式和防爆式两种。

主要用途
泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花。糖浆
油漆、颜料、胶水、粘合剂、
各种瓦、瓷、砖器及陶瓷釉浆
各种磨料、腐蚀剂、清洗油垢
各种剧毒、易燃、易挥发液体
各种污水、水泥灌浆及灰浆
各种强酸、强碱、强腐蚀液体
各种粘稠浆、乳化液、各种软膏化装品
各种固液分离设备的前级送压装置


主要技术参数



型号

流量
m3/h

扬程
m

吸程
m

电机功率
KW

最大允许通过颗粒直径mm

DBY-10

0.5

30

3

0.37

1

DBY-15

1

30

3

0.5

1

DBY-25

3.5

30

7

1.5

2.5

DBY-32

4

30

7

1.5

3.5

DBY-40

5.5

30

7

1.5

4.5

DBY-50

8.5

30

7

2.2

8

DBY-65

10

30

7

2.2

8

DBY-80

14

30

7

4

10

DBY-100

16

30

7

4

10


规格一览表

型号

入口

出口

连接方式

泵体材质

inc

mm

inc

mm

NPT

BSPT

ANSI 法兰

DIN 法兰

铸铁 Z

铝合金 L

不锈钢 B

塑料 En S

衬胶 ZCJ

DBY-10

3/8

10

3/8

10

●

●

-

-

●

●

●

-

-

DBY-15

1/2

15

1/2

15

●

●

-

-

●

●

●

-

-

DBY-25

1

25

1

25

●

●

-

-

●

●

●

-

●

DBY-40

1½

40

1½

40

●

●

-

-

●

●

●

-

●

DBY-50

2

50

2

50

●

●

●

●

●

●

●

-

●

DBY-65

3

80

3

80

●

●

●

●

●

●

●

-

●


主要外型尺寸



型号

A

B

D

n-φd

L

H1

H2

DBY-10

456

342

190

4-φ16

650

370

50

DBY-15

456

342

190

4-φ16

650

370

50

DBY-25

537

455

210

4-φ16

1060

480

60

DBY-40

537

455

210

4-φ16

1060

480

60

DBY-50

800

380

380

4-φ18

1510

700

85

DBY-65

800

380

380

4-φ18

1510

700

85

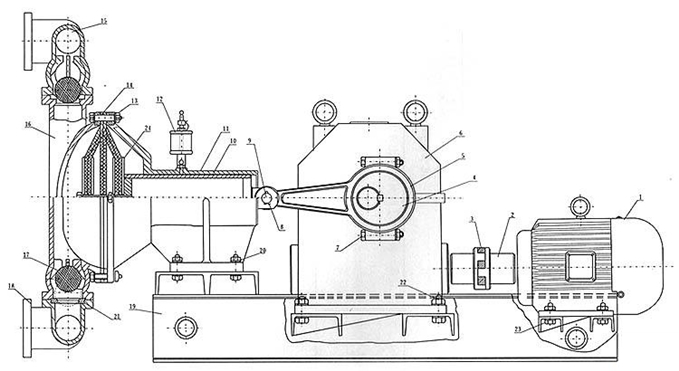

产品结构图

二、主要零件名称及材质



编号

名称

材质

数量

1

电机



1

2

联轴器

HT200

2

3

六角弹性块

氯丁橡胶

1

4

偏心轮

HT250

2

5

连杆

ZG

2

6

减速箱



1

7

螺栓

Q235-A

4

8

开口销

Q235-A

2

9

活塞销

A3

2

10

活塞

无缝管两端焊接

2

11

缸套

HT200

2

12

油杯



2

13

螺栓

Q235-A

16

14

隔膜

丁晴橡胶 氯丁橡胶

4

15

出水管

铝合金

1

铸铁

不锈钢

衬胶

16

泵体

铝合金

2

铸铁

不锈钢

衬胶

17

阀球

不锈钢

4

18

进水管

铝合金

1

铸铁

不锈钢

衬胶

19

底座

HT200 槽钢

1

20

螺栓

Q235-A

8

21

阀口座

氯丁橡胶 丁晴橡胶

4

22

螺栓

Q235-A

4

23

螺栓

Q235-A

4

24

压板

A3

4
