高粘度圆弧泵-高粘度圆弧保温泵

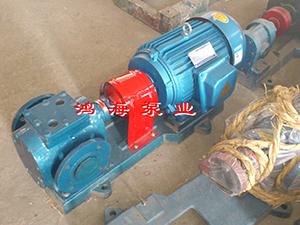

YCB高粘度圆弧保温泵

高粘度圆弧保温泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
产地:中国>河北>沧州>泊头市
生产商:泊头市鸿海泵业有限公司
电话:0317-8290769 8293851 8296494 8296495
传真:0317-8300980

YCB高粘度圆弧保温泵详细介绍

 详情介绍:
      高粘度圆弧保温泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
    外啮合双齿轮泵的结构。一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积逐渐增大,压力降低,液体在压差作用下进入齿间。随着齿轮的转动,一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小,而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时,压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑,制造容易,维护方便,有自吸能力,但流量、压力脉动较大且噪声大。齿轮泵必须配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机
一、工作原理
  高粘度圆弧保温泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。
      齿轮泵的排出口的压力完全取决于泵出处阻力的大小。
二、运行维护
  (1)启动前检查全部管路法兰,接头的密封性。
  (2)盘动联轴器,无摩擦及碰撞声音。
  (3)首次启动应向泵内注入输送液体。
  (4)启动前应全开吸入和排出管路中的阀门,严禁闭阀启动。
  (5)验证电机转动方向后,启动电机。
三、故障及维修方法:
  (1)故障现象:泵不能排料
  故障原因:a、旋转方向相反;b、吸入或排出阀关闭; c、入口无料或压力过低; d、粘度过高,泵无法咬料
  对策: a、确认旋转方向; b、确认阀门是否关闭; c、检查阀门和压力表; d、检查液体粘度,以低速运转时按转速比例的流量是否出现,若有流量,则流入不足、
  (2)故障现象:泵流量不足
  故障原因:a、吸入或排出阀关闭; b、入口压力低; c、出口管线堵塞; d、填料箱泄漏;e、转速过低
  对策:a、确认阀门是否关闭;b、检查阀门是否打开;c、确认排出量是否正常; d、紧固;大量泄露漏影响生产时,应停止运转,拆卸检查; e、检查泵轴实际转速;

性能参数表

型号

流量
Q
转速
n
r/min
排出压力
p
Mpa
必需汽
蚀余量
r
m
效率
η
%
电动机
m3/h 频率
Hz
功率KW

型号

YCB0.6-0.6 0.6 910 0.6 5.5 32 50 0.75 Y90S-6

1.0

1390

50 0.75 Y80L2-4
0.7 1130 60 0.75 Y90S-6

1.2

1710 60 0.75 Y80L2-4
YCB0.6-1.6 0.6 910 1.6 7.0 70 50 1.1 Y90L-6
1.0 1400 50 1.5 Y90L-4
0.7 1130 60 1.1 Y90L-6
1.2 1710 60 1.1 Y90S-4
YCB1.6-0.6 1.6 910 0.6 5.5 42 50 0.75 Y90S-6
2.5 1400 50 1.1 Y90S-4
1.9 1130 60 1.1 Y90L-6
3.0 1710 60 1.5 Y90L-4
YCB1.6-1.6 1.6 940 1.6 7.0 71 50 2.2 Y112M-6
2.5 1440 50

4

Y112M-4
1.9 1150

60

2.2

Y112M-6

3.0 1750 60 4

Y112M-4

YCB3.3-0.6 3.3 940 0.6 5.0 60 50 1.5 Y100L-6
5.0 1420 50 2.2 Y100L1-4
4.0 1150 60 1.5 Y100L-6
6.0 1730 60 2.2 Y100L1-4
YCB3.3-1.6 3.3 960 1.6 7.0 72 50 5.5 Y132M2-6
5.0 1440 50 7.5 Y132M-4
4.0 1170 60 4 Y132M1-6
6.0 1750 60 7.5 Y132M-4
YCB4-0.6 4.0 940 0.6 5.0 60 50 1.5 Y100L-6
6.0 1420 50 2.2 Y100L1-4
4.8 1150 60

2.2

Y112M-6
7.2 1730 60 3

Y100L2-4

YCB4-1.6 4.0 960 1.6 7.0 72 50 5.5 Y132M2-6
6.0 1440 50 7.5 Y132M-4
4.8 1170 60 5.5

Y132M-6

7.2 1750 60 7.5

Y132M-4

YCB8-0.6 8.0 960 0.6 5.0 61 50 3 Y132S-6
12.0 1440 50 5.5 Y132S-4
9.6 1170 60 4 Y132M1-6
14.4 1750 60 5.5 Y132S-4
YCB8-1.6 8.0 970 1.6 7.0 75 50 11 Y160L-6
12.0 1460 50 15 Y160L-4
9.6 1170 60 11 Y160L-6
14.4 1760 60 15 Y160L-4
YCB10-0.6 10.0 960 0.6 5.0 62 50 4 Y132M1-6
15.0 1440 50 5.5 Y132S-4
12.0 1170 60 5.5 Y132M2-6
18.0 1750 60 7.5 Y132M-4
YCB10-1.6 10.0 970 1.6 7.0 76 50 11 Y160L-6
15.0 1470 50 15 Y160L-4
12.0 1170 60 11 Y160L-6
18.0 1770 60 18.5 Y160L-4
YCB20-0.6 20.0 970 0.6 5.0 68 50 7.5 Y160M-6
24.0 1170 60 7.5 Y160M-6
YCB25-0.6 25.0 970 0.6 5.5 69 50 11 Y160L-6
30.0 1170 60 11 Y160L-6
YCB30-0.6 30.0 970 0.6 5.5 70 50 11 Y160L-6
36.0 1170 60 11 Y160L-6
YCB40-0.6 40.0 970 0.6 5.5 72 50 15 Y180L-6
48.0 1180 60 15 Y180L-6
YCB50-0.6 50.0 970 0.6 5.5 72 50 22 Y200L2-6
60.0 1180 60 22 Y200L2-6
